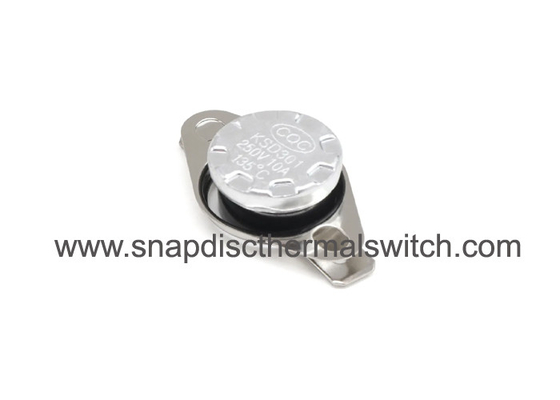

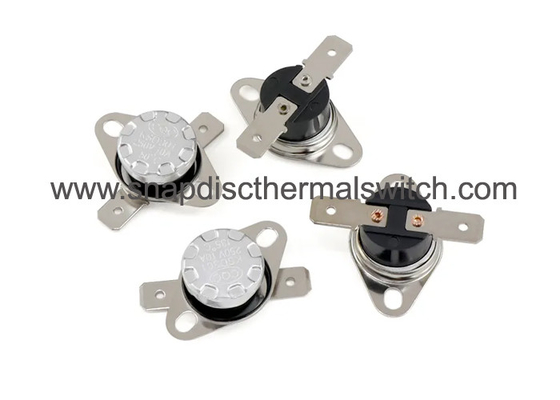

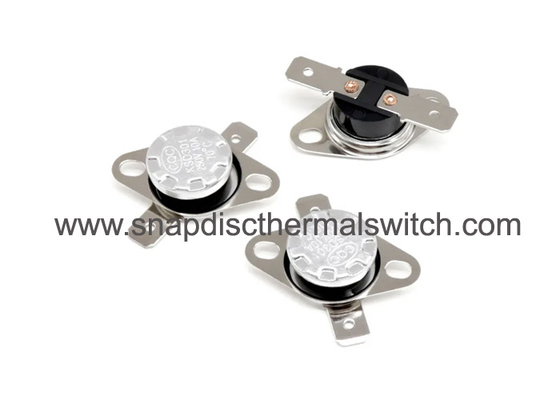

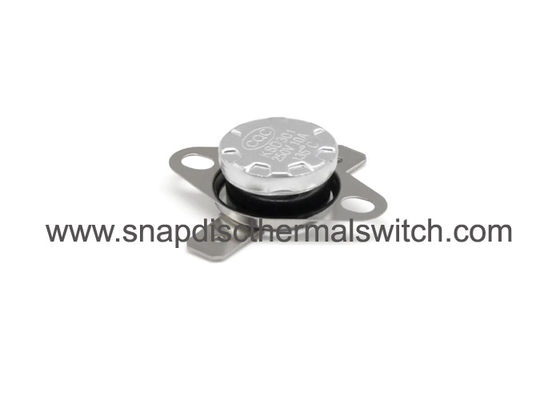

KSD301 Interruptor térmico bimetal con cuerpo de plástico/baquelita - 0-250°C, ±3,0-10,0°C
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Modelo: | ksd301 | Tipo del reset: | Reinicio automático, reinicio manual |
|---|---|---|---|
| Voltios y Amperios Nombrados: | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido | Tipo de contacto: | Normalmente cerrado o normalmente abierto |
| Rango de temperatura: | 0 ̊270°C | Cubierta: | Está fijo. |
| Las normas de seguridad: | +/-5 C para la acción abierta ((opcional +/-3 C o menos), +/-5C | Ciclo de vida: | 100.000 ciclos |
KSD301 Interruptor de temperatura 250V 10A Interruptor térmico bimetal Termostato para calefacción de suelo
Detalle rápido:
| Modelo | El KSD301 |
| Tipo de restablecimiento | Reinicio manual |
| Solo un palo, solo un lanzamiento. | |
| Material del cuerpo: | Plastico / Bakelita |
| Voltagem y corriente nominal | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Tipo de contacto |
Normalmente cerrado ((abierto en aumento) o normalmente abierto ((cerrado en aumento) |
| Rango de temperatura de funcionamiento |
0 ̊150°C (cuerpo de bakelita),0 ̊250°C (cuerpo de cerámica) |
| Diferenciales de temperatura | 8.55°C (diferencia entre las temperaturas de encendido y apagado) |
| Tolerancia a la temperatura | La temperatura máxima de la superficie de la cubierta de ensayo será de ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C |
| Resistencia de contacto | ≤ 50 mΩ |
| Resistencia al aislamiento | ≥ 100MΩ |
| Resistencia dieléctrica | ≥ 1500V |
| Ciclo de vida | 100, 000 Ciclos |
| Certificado | CQC,TUV,UL,VDE,ROHS,REACH y otros |
Descripción:
El KSDEl interruptor térmico 301 es un interruptor de circuito de reinicio automático de un solo polo, de acción rápida, de aleación de aluminio encasillado, proporciona un perfil compacto, una amplia flexibilidad de diseño y opciones de montaje versátiles.diseñados para proteger los arneses de cableado.
Método de ensayo:
La muestra se conecta al dispositivo del equipo y se coloca en el equipo de ensayo (la corriente de aire caliente en el espacio de ensayo debe estar equipada con una agitación y la temperatura es controlable).Se pasa a través de la muestra una corriente de detección de unos 10 mA (no más de 100 mA) y se coloca un termómetro junto a la muestra para controlar la temperatura de apertura..La temperatura del equipo de ensayo se eleva a una velocidad de 0,5-1°C por minuto hasta que la muestra funcione.
Principio de funcionamientoEl termostato de temperatura de la serie KSD301:
Cuando el aparato eléctrico funciona normalmente, la lámina bimetálica se encuentra en el estado libre y el contacto en el estado cerrado/abierto.el contacto está abierto / cerradoCuando el aparato eléctrico se enfría a la temperatura de reinicio, el circuito se corta y se cierra para controlar la temperatura.el contacto se cerrará / abrirá automáticamente y volverá al estado de trabajo normal.
Especificaciones:
1. Esquema dimensional
|
2. BOM
| - No, no es así. | La parte No. | Nombre de la parte | ¿Cuánto tiempo? |
| 1 | El KSD301-1 | Pieza inmóvil | 1 |
| 2 | KSD301-2 | Piesa de primaverapieza | 1 |
| 3 | KSD301-3 | Base de trabajo | 1 |
| 4 | KSD301-4: | 6.3 mm Terminal vertical | 2 |
| 5 | El KSD301-5 | Contacto estacionario Ø3.5 | 1 |
| 6 | El KSD301-6 | Contacto móvilØ3.5 | 1 |
| 7 | El KSD301-7 | Es una cosa que no puedo hacer. | 1 |
| 8 | El KSD301-8 | Rivet corto ((5.0) | 1 |
| 9 | El KSD301-9 | Rodas de empuje | 1 |
| 10 | El KSD301-10 | Botón de restablecimiento | 1 |
| 11 | KSD301-11 | Cuadro de la guía | 1 |
| 12 | KSD301-12 | M4*0,5*6 cabeza hexagonal de cobre | 1 |
| 13 | KSD301-13 | Disco bimetal | 1 |
| 14 | KSD301-14 y sus componentes | Varilla de acción | 1 |
3. Tabla de temperatura de acción
| Hoja de temperatura estándar | |||||||||
| El KSD301 | |||||||||
| Temperatura de acción | Reinicie la temperatura | Temperatura de acción | Reinicie la temperatura | ||||||
| 45 ± 3 °C | 35 ± 5 °C | 145 ± 5 °C | 125 ± 7 °C | ||||||
| 50 ± 3 °C | 40 ± 5 °C | 150 ± 5 °C | Clasificación de las emisiones | ||||||
| 55 ± 3 °C | 45 ± 5 °C | 155 ± 5 °C | 135 ± 7 °C | ||||||
| 60 ± 3 °C | 50 ± 5 °C | 160 ± 5 °C | Clasificación de las emisiones | ||||||
| 65 ± 3 °C | 50 ± 5 °C | 165 ± 6°C | 145 ± 8 °C | ||||||
| 70 ± 3 °C | 55 ± 5 °C | 170 ± 6 °C | 150 ± 8 °C | ||||||
| 75 ± 3 °C | 60 ± 5 °C | 175 ± 6 °C | 155 ± 8 °C | ||||||
| 80 ± 3 °C | 65 ± 5 °C | 180 ± 7 °C | 160 ± 10 °C | ||||||
| 85 ± 3 °C | 70 ± 5 °C | 185 ± 7 °C | 155 ± 10 °C | ||||||
| 90 ± 3 °C | 75 ± 5 °C | 190 ± 7 °C | 160 ± 10 °C | ||||||
| 95 ± 3 °C | No más de 80 ± 5 °C | Clasificación de las emisiones | 165 ± 10 °C | ||||||
| 100 ± 4 °C | 85 ± 6 °C | 200 ± 8 °C | 170 ± 10 °C | ||||||
| 105 ± 4 °C | 85 ± 6 °C | 205,8 °C | 175 ± 10 °C | ||||||
| 110 ± 4 °C | 90 ± 6 °C | El contenido de nitrógeno en el aceite de oliva | 180 ± 10 °C | ||||||
| 115 ± 5 °C | 95 ± 6 °C | 215 ± 10 °C | 185 ± 10 °C | ||||||
| 120 ± 5 °C | 100 ± 6 °C | 220 ± 10 °C | 190 ± 10 °C | ||||||
| 125 ± 5 °C | 105 ± 6 °C | 230 ± 10 °C | 200 ± 10 °C | ||||||
| Clasificación de las emisiones | 110 ± 6 °C | 240 ± 10 °C | 205±12°C | ||||||
| 135 ± 5 °C | 115 ± 6°C | 250 ± 10 °C | Se aplican las siguientes medidas: | ||||||
| Clasificación de las emisiones | 120 ± 7 °C | ||||||||
| Observación: | |||||||||
| 0-60°C±5°C: Temperatura de reinicio=temperatura de acción-10°C | |||||||||
| 60-120°C±5°C: Temperatura de reinicio=temperatura de acción-15°C | |||||||||
| 120-160°C±5°C: Temperatura de reinicio = Temperatura de acción-20°C | |||||||||
| 160-200°C±7°C: Temperatura de reinicio=temperatura de acción-25°C | |||||||||
| 200-250°C ((±8°C-10°C): Reiniciar la temperatura=temperatura de acción-30°C/40°C | |||||||||
Ventajas:
(1) Rendimiento estable
(2) alta precisión
(3) pequeño y ligero
(4) alta fiabilidad, largo ciclo de vida
Aplicaciones:
Calentamiento por filtración de aceite diesel para vehículos
Tubo de calefacción, almohadilla de calefacción
Máquina de leche de soja, trituradora de papel, caldera eléctrica
Precauciones:
1. Cuando se utilice la instalación de detección de temperatura de contacto, la cubierta metálica debe estar cerca de la superficie de instalación del aparato controlado.La superficie de detección de temperatura debe estar recubierta con grasa térmica u otro medio conductor de calor con un rendimiento similar..
2No aplastes, aflojes o deformas la parte superior de la cubierta durante la instalación, para no afectar al rendimiento.
3No permita que el líquido penetre en el regulador de temperatura, no cause grietas en la carcasa y no cambie la forma de los terminales externos a voluntad.
4. El producto se utiliza en un circuito con una corriente no superior a 5 A, y la sección transversal del núcleo de cobre es de 0,5-1 mm2 de conexión de alambre; cuando se utiliza en un circuito con una corriente no superior a 10 A,la sección transversal del núcleo de cobre es 0.75-1.5mm2 alambre. conectar.
5El producto debe almacenarse en un almacén de gas ventilado, limpio, seco y no corrosivo con una humedad relativa inferior al 90% y una temperatura ambiente de 40°C.
- ¿ Qué es eso?
Interruptor de temperatura de acción instantánea, interruptor de interruptor térmico, interruptor térmico KSD301
