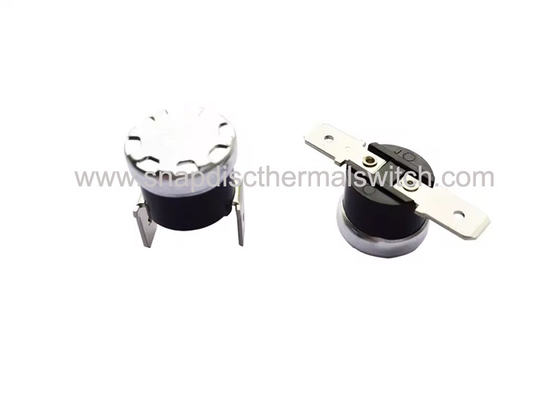

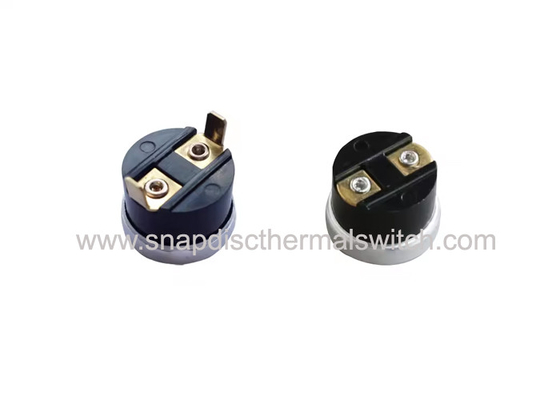

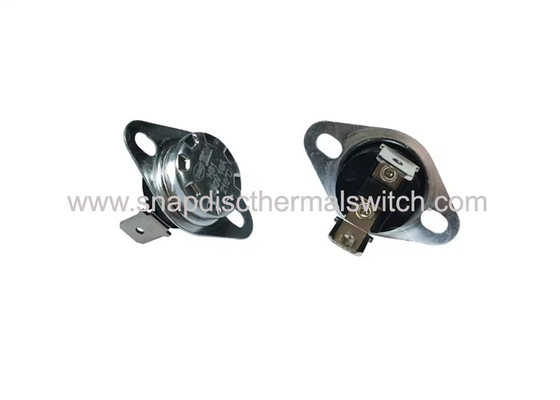

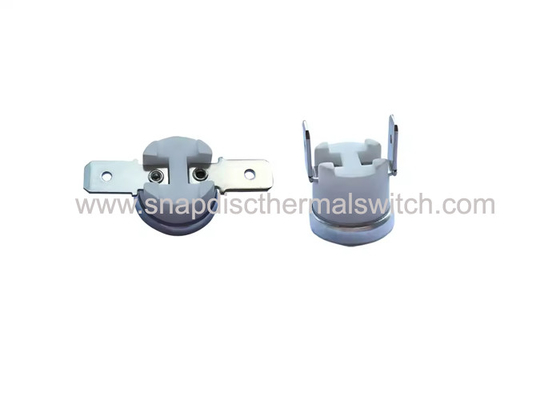

Interruptor de protección contra el sobrecalentamiento de la temperatura para la batería del automóvil eléctrico, interruptor de límite de corte térmico KSD301 250V 16A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre: | Interruptor térmico de disco | Model: | KSD301 |
|---|---|---|---|
| Tipo del reset: | Reinicio automático o reinicio manual | Voltios y Amperios Nombrados: | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido |
| Tipo de contacto: | Normalmente cerrado o normalmente abierto | Rango de temperatura: | 0 ∼ 250 °C |
| Diámetro del disco bimetal: | 12.8 mm (1/2 pulgadas) | Insulation Resistance: | More than 100MΩ |
| Resistencia de contacto: | Menos de 50mΩ | Cubierta: | Fijo / móvil / tornillo |
| El caso: | Baquelita / Cerámica | Las normas de seguridad: | +/-5 C para la acción abierta ((opcional +/-3 C o menos), +/-5C |
| Frecuencia: | 50/60 Hz | Ciclo de vida: | 100.000 ciclos |
10A / 16A Interruptor de termostato bimetal para electrodomésticos, TUV, UL, ROHS
Detalle rápido:
| Modelo | El KSD301 |
| Tipo de restablecimiento | Reinicio automático |
| Solo un palo, solo un lanzamiento. | |
| Material del cuerpo: | Bakelita o cerámica |
| Voltagem y corriente nominal | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Tipo de contacto |
Normalmente cerrado ((abierto en aumento) o normalmente abierto ((cerrado en aumento) |
| Rango de temperatura de funcionamiento |
0 ̊150°C (cuerpo de bakelita),0 ̊250°C (cuerpo de cerámica) |
| Diferenciales de temperatura | 8.55°C (diferencia entre las temperaturas de encendido y apagado) |
| Tolerancia a la temperatura | La temperatura máxima de la superficie de la cubierta de ensayo será de ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C ± 10 °C |
| Resistencia de contacto | ≤ 50 mΩ |
| Resistencia al aislamiento | ≥ 100MΩ |
| Resistencia dieléctrica | ≥ 1500V |
| Ciclo de vida | 100, 000 Ciclos |
| Certificado | CQC,TUV,UL,VDE,ROHS,REACH y otros |
Descripción:
Los termostatos KSD301Principio y estructura
El principio principal deEl termostato de la serie KSD301Es que una de las funciones de los discos bimetálicos es la acción rápida bajo el cambio de temperatura de detección.y luego causó en de fuera del circuito finalmenteLas características principales son la fijación de la temperatura de trabajo, la acción rápida confiable, menos flashover, una vida útil más larga y menos interferencias de radio.
El termostato KSD301La aplicación
1.Los electrodomésticos domésticos: dispensador de agua, macetas eléctricas para agua, tostadora,lavaplatos, secadora, desinfectora, horno de microondas, tetera eléctrica, caldera eléctrica, refrigerador,aire acondicionado, laminador, etc.
2Equipo de oficina
3. calentamiento del asiento del coche, deshieldador del coche
El KSD301termostatosEspecificación
1. Nivel eléctrico: AC 125V máximo 15A; AC 250V 5A 10A 15A máximo 16A
2. Temperatura de acción: -10 ~ 300 °C, precisión de temperatura: ±3 ±5 ±10 °C.
3Recuperación ay diferencia de temperatura de acción:
A. Reinicio automático: 8 a 100°C(Facultativo)La precisión de la temperatura: ±3 ±5 ±10°C.
B. Reinicio manual
4El terminal.
a. Tipo de terminal: serie 187 de 4,8*0,5 mm y de 4,8*0,8 mm, serie 250 de 6,3*0,8 mm
b. Ángulo del terminal:Ángulo de flexión: 0~90°COpcional
5.Ciclo de vida:≥100000
6. Fuerza dieléctrica: AC50Hz 1500V / min, sin cegamiento por avería (estado normal)
7Resistencia del circuito:No más50 mΩ
8Resistencia al aislamiento:≥100 mΩ
9Normalmente cerrado o normalmente abierto
10Grado de protección: IP00
11Dos tipos de cuerpo: plástico o cerámico.
12- Características del sensor de temperatura: tapa de aluminio o cabeza de cobre.
13- Contenedor: sin contenedor, contenedor libre, contenedor fijo.
Especificaciones:
1. Esquema dimensional
|
2. BOM
| - No, no es así. | La parte No. | Nombre de la parte | El material | ¿Cuánto tiempo? |
| 1 | Se trata de un sistema de control de la seguridad. | Cuerpo | Las demás | 1 |
| 2 | Se trata de un sistema de control de las emisiones. | Cuadro de guía | Baquelita | 1 |
| 3 | Se trata de un sistema de control de las emisiones. | Cap | de aluminio | 1 |
| 4 | Se trata de un sistema de control de la calidad. | Disco bimetal | Bimetal | 1 |
| 5 | Se trata de un sistema de control de las emisiones. | Rod de acción | Las demás | 1 |
| 6 | Se aplicará el código de conducción. | Placa de contacto estática | Las demás | 1 |
| 7 | El KSD301-07 | Ø3.5 Punto de contacto estático | AgCd012/Cu | 1 |
| 8 | Se trata de un sistema de control de la seguridad. | Ø3.5Punto de contacto móvil | AgCd012/Cu | 1 |
| 9 | Se aplicará el código de conducción. | Placa de contacto móvil | Se puede | 1 |
| 10 | El KSD301-10 | Rivet corto | Cobre rojo | 1 |
| 11 | KSD301-11 | El remachado largo | Cobre rojo | 1 |
| 12 | KSD301-12 | 6.3*0.8 Terminales horizontales | Las demás | 2 |
3. Tabla de temperatura de acción
| Hoja de temperatura estándar | |||||||||
| El KSD301 | |||||||||
| Temperatura de acción | Reinicie la temperatura | Temperatura de acción | Reinicie la temperatura | ||||||
| 45 ± 3 °C | 35 ± 5 °C | 145 ± 5 °C | 125 ± 7 °C | ||||||
| 50 ± 3 °C | 40 ± 5 °C | 150 ± 5 °C | Clasificación de las emisiones | ||||||
| 55 ± 3 °C | 45 ± 5 °C | 155 ± 5 °C | 135 ± 7 °C | ||||||
| 60 ± 3 °C | 50 ± 5 °C | 160 ± 5 °C | Clasificación de las emisiones | ||||||
| 65 ± 3 °C | 50 ± 5 °C | 165 ± 6°C | 145 ± 8 °C | ||||||
| 70 ± 3 °C | 55 ± 5 °C | 170 ± 6 °C | 150 ± 8 °C | ||||||
| 75 ± 3 °C | 60 ± 5 °C | 175 ± 6 °C | 155 ± 8 °C | ||||||
| 80 ± 3 °C | 65 ± 5 °C | 180 ± 7 °C | 160 ± 10 °C | ||||||
| 85 ± 3 °C | 70 ± 5 °C | 185 ± 7 °C | 155 ± 10 °C | ||||||
| 90 ± 3 °C | 75 ± 5 °C | 190 ± 7 °C | 160 ± 10 °C | ||||||
| 95 ± 3 °C | No más de 80 ± 5 °C | Clasificación de las emisiones | 165 ± 10 °C | ||||||
| 100 ± 4 °C | 85 ± 6 °C | 200 ± 8 °C | 170 ± 10 °C | ||||||
| 105 ± 4 °C | 85 ± 6 °C | 205,8 °C | 175 ± 10 °C | ||||||
| 110 ± 4 °C | 90 ± 6 °C | El contenido de nitrógeno en el aceite de oliva | 180 ± 10 °C | ||||||
| 115 ± 5 °C | 95 ± 6 °C | 215 ± 10 °C | 185 ± 10 °C | ||||||
| 120 ± 5 °C | 100 ± 6 °C | 220 ± 10 °C | 190 ± 10 °C | ||||||
| 125 ± 5 °C | 105 ± 6 °C | 230 ± 10 °C | 200 ± 10 °C | ||||||
| Clasificación de las emisiones | 110 ± 6 °C | 240 ± 10 °C | 205±12°C | ||||||
| 135 ± 5 °C | 115 ± 6°C | 250 ± 10 °C | Se aplican las siguientes medidas: | ||||||
| Clasificación de las emisiones | 120 ± 7 °C | ||||||||
| Observación: | |||||||||
| 0-60°C±5°C: Temperatura de reinicio=temperatura de acción-10°C | |||||||||
| 60-120°C±5°C: Temperatura de reinicio=temperatura de acción-15°C | |||||||||
| 120-160°C±5°C: Temperatura de reinicio = Temperatura de acción-20°C | |||||||||
| 160-200°C±7°C: Temperatura de reinicio=temperatura de acción-25°C | |||||||||
| 200-250°C ((±8°C-10°C): Reiniciar la temperatura=temperatura de acción-30°C/40°C | |||||||||
Aplicaciones:
● ¿Qué es?Aparatos de cocina: cocinero de arroz, horno de microondas, horno, freidora, caldera de huevos, vapor eléctrico, etc.
● ¿Qué es?Aplicaciones domésticas: caldera eléctrica de agua, calentador de habitación, horno de gofres, Ecaldero eléctrico, refrigerador, aire acondicionado,
laminador, etc.
Ventaja competitiva del termostato KSD301
1- Desempeño estable;
2. Alta precisión;
3. Tamaño pequeño y peso ligero;
4. seguro y fiable;
5. sin arco;
6. larga vida y menos molestias a la red inalámbrica.
Paquete
- ¿ Qué es eso?
Interruptor térmico termostato bimetal,interruptor de temperatura,interruptor de corte de temperatura
